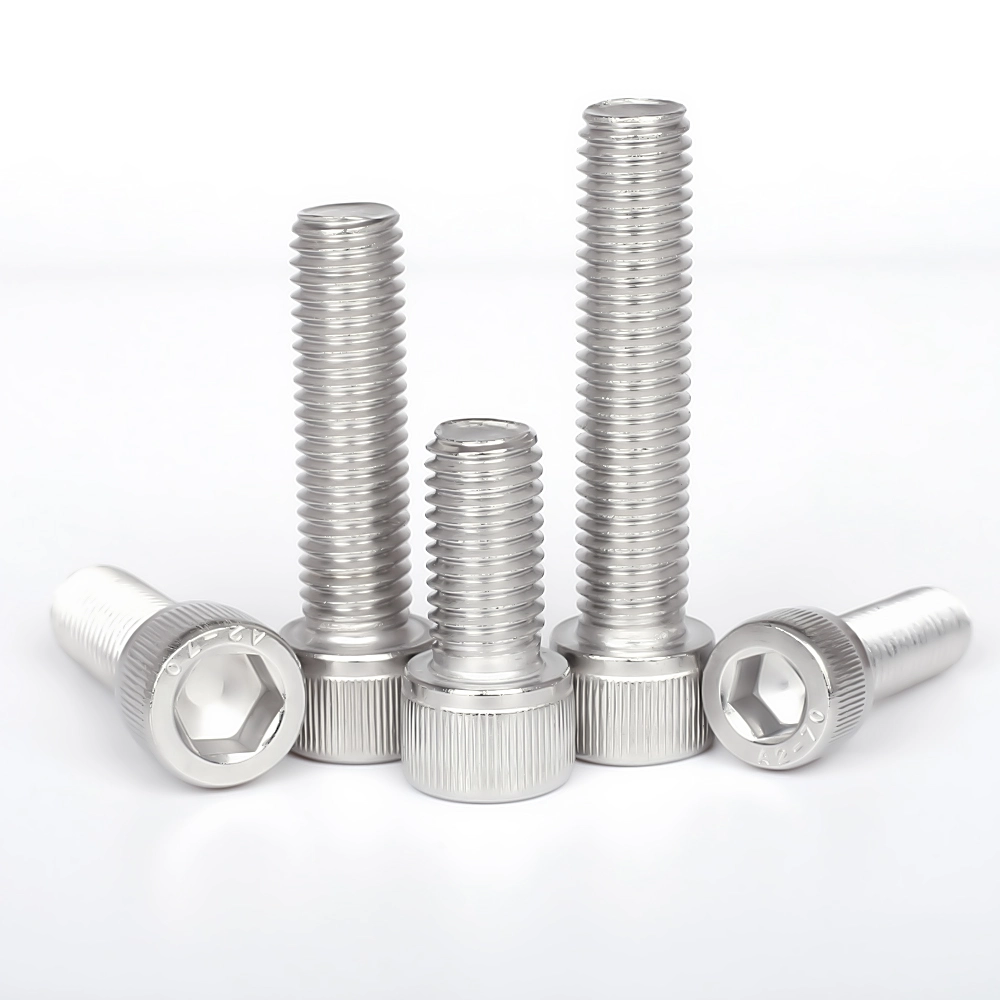

हेक्स सॉकेट कैप स्क्रू DIN 912 एलन बोल्ट

यह हेक्स सॉकेट कैप स्क्रू DIN 912 एलन बोल्ट, जर्मन सटीक औद्योगिक मानकों के अनुसार वानलुओ के आपूर्तिकर्ताओं द्वारा निर्मित, एक उच्च-स्तरीय फास्टनिंग घटक है। यह मुख्य रूप से सटीक मैकेनिकल असेंबली, छिपी हुई लॉकिंग और उच्च-परिशुद्धता उपकरण असेंबली परिदृश्यों के लिए डिज़ाइन किया गया है। बाहरी हेक्सागोनल बोल्ट की पारंपरिक उजागर स्थापना के विपरीत, जो ऑपरेशन के लिए बाहरी रिंच पर निर्भर करती है, यह स्क्रू एक एम्बेडेड हेक्सागोनल छेद + बेलनाकार हेड एम्बेडेड संरचना को अपनाता है, जिसे वर्कपीस छेद के भीतर पूरी तरह से समायोजित किया जा सकता है, जिससे छिपी हुई और सपाट असेंबली प्राप्त होती है। यह पारंपरिक फास्टनरों के उभरे हुए हस्तक्षेप, सीमित स्थान के कारण संकीर्ण स्थानों में काम करने में असमर्थता और अनियमित असेंबली सतहों जैसे उद्योग के दर्द बिंदुओं को प्रभावी ढंग से संबोधित करता है।

जांच भेजें

Product Description

जब वानलुओ फैक्ट्री इस हेक्स सॉकेट कैप स्क्रू DIN 912 एलन बोल्ट को विकसित कर रही थी, तो यह एकीकृत कोल्ड फोर्जिंग और सटीक थ्रेड रोलिंग प्रक्रियाओं पर निर्भर था। समग्र संरचना में उच्च परिशुद्धता और मजबूत लॉकिंग स्थिरता है। उच्च गुणवत्ता वाले स्टेनलेस स्टील के साथ मिलकर, यह कंपन और जटिल कामकाजी परिस्थितियों में लंबे समय तक सटीक लॉकिंग स्थिति बनाए रख सकता है। यह स्वचालित उपकरण, सटीक मोल्ड और उपकरणों और उपकरणों की उच्च-स्तरीय असेंबली के लिए मुख्य सहायक पेंच है।

उत्पाद की विशेषताएँ

1. एंबेडेड इंस्टॉलेशन संरचना, कोई असेंबली हस्तक्षेप नहीं

हमारा हेक्स सॉकेट कैप स्क्रू DIN 912 एलन बोल्ट एक बेलनाकार हेड एम्बेडेड डिज़ाइन को अपनाता है। लॉक करने के बाद, कोई भी घटक उजागर नहीं होता है, जिससे आसपास के सहायक उपकरणों की आवाजाही या उपकरणों की असेंबली और फिटिंग में बाधा नहीं आएगी। यह उन सटीक संरचनाओं के लिए बिल्कुल उपयुक्त है जिनके लिए सपाट सतहों, सीलबंद असेंबली और स्लाइडिंग फिट की आवश्यकता होती है, जिससे उपकरण की समग्र असेंबली अखंडता में काफी सुधार होता है।

2. आंतरिक हेक्सागोनल ड्राइव डिज़ाइन, संकीर्ण स्थानों में मजबूत अनुकूलनशीलता

इसमें एक मानक हेक्सागोनल ड्राइव होल अंतर्निर्मित है, और इसे बाहरी रिंच रोटेशन स्थान छोड़े बिना आंतरिक हेक्सागोनल रिंच के साथ पूरा किया जा सकता है। यह विशेष रूप से कॉम्पैक्ट संरचनाओं, घने स्थापना बिंदुओं और संकीर्ण गुहाओं में निर्माण समस्याओं को हल करता है। इसकी असेंबली अनुकूलनशीलता पारंपरिक बाहरी हेक्सागोनल बोल्ट से कहीं बेहतर है।

3. सटीक मोल्डिंग प्रक्रिया, फिसलन के बिना सटीक जुड़ाव

यह उच्च परिशुद्धता थ्रेड रोलिंग उपचार के साथ संयुक्त, एक-टुकड़ा कोल्ड फोर्जिंग प्रक्रिया के माध्यम से बनता है। सख्त सहनशीलता मानकों के साथ दांत का आकार पूर्ण और एक समान होता है। भीतरी छेद में उच्च सांद्रता और चिकनी भीतरी दीवार होती है। डिस्सेम्बली प्रक्रिया को कसकर फिट किया गया है, और उच्च टॉर्क लॉकिंग में दरार पड़ने, फिसलने या धागे के टूटने का खतरा नहीं है। यह बार-बार डिबगिंग डिससेम्बली का समर्थन करता है, और सटीकता लंबी अवधि में कम नहीं होती है।

4. स्थिर सामग्री प्रदर्शन, टिकाऊ और संक्षारण प्रतिरोधी

यह उच्च शुद्धता वाले स्टेनलेस स्टील के कच्चे माल का चयन करता है, जिससे उत्पाद को उत्कृष्ट तन्यता ताकत और थकान प्रतिरोध मिलता है। यह उपकरण के लगातार कंपन और यांत्रिक प्रत्यावर्ती संचालन स्थितियों का सामना कर सकता है, और इसमें उत्कृष्ट जंग और संक्षारण प्रतिरोध भी है। यह जटिल वातावरण में नमी और हल्के क्षरण से डरता नहीं है। स्थायित्व में काफी सुधार हुआ है.

5. आधार सतह फिटिंग डिजाइन, समान लॉकिंग बल

पेंच का निचला भाग सपाट है, और सिर सुचारू रूप से गोल है। इसमें वर्कपीस के ब्लाइंड होल के साथ अत्यधिक फिट है, और लॉकिंग बल असमान लोडिंग के बिना एक समान है। यह स्थानीय संपीड़न विरूपण, झूठी लॉकिंग या ढीली समस्याओं का कारण नहीं बनेगा, प्रत्येक असेंबली बिंदु पर लॉकिंग ताकत की स्थिरता सुनिश्चित करेगा।

अनुप्रयोग परिदृश्य

1. परिशुद्धता मोल्ड टूलींग असेंबली

2. स्वचालित यांत्रिक उपकरण संयोजन

3. सटीक उपकरण और विद्युत उपकरण

4. उच्च अंत यांत्रिक संरचना संशोधन और रखरखाव

Hex Socket Cap Screw Din 912 Allen Bolt

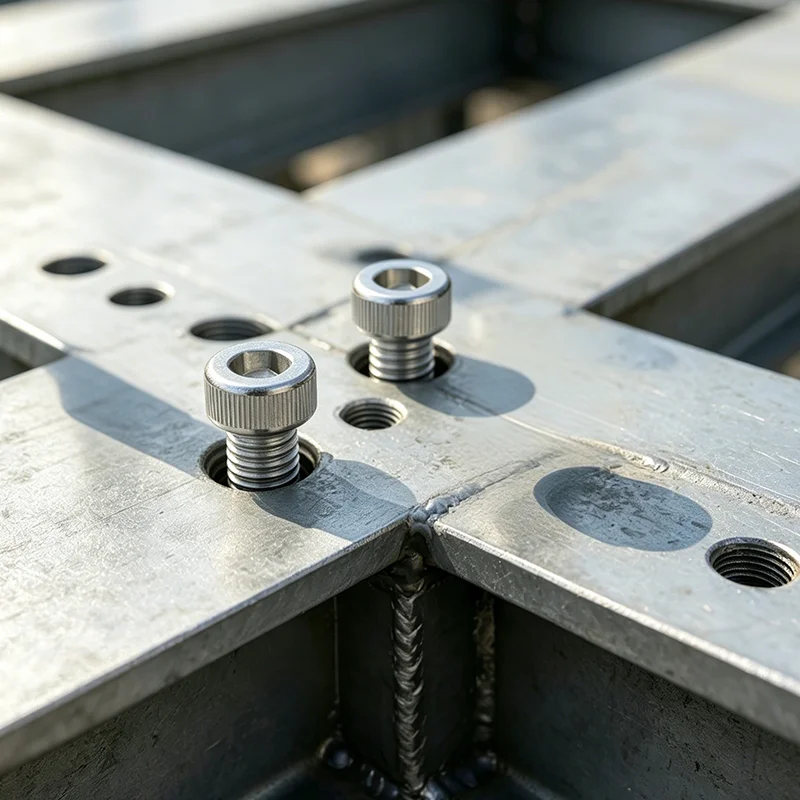

संरचनात्मक लाभ और प्रक्रिया प्रदर्शन

डीआईएन 912 एलन बोल्ट पूर्ण और समान थ्रेड प्रोफाइल और सटीक सहनशीलता नियंत्रण के साथ वन-पीस कोल्ड फोर्जिंग फॉर्मिंग और सटीक थ्रेड रोलिंग प्रक्रिया को अपनाते हैं। मानक आंतरिक हेक्सागोनल खांचे को चिकनी आंतरिक दीवार और उच्च सांद्रता के साथ गहराई से संसाधित किया जाता है, जो असेंबली के दौरान फिसलने या दांत टूटने के बिना एलन रिंच के साथ चुस्त फिट सुनिश्चित करता है। गोलाकार हेड बॉटम और सपाट असर वाली सतह को वर्कपीस काउंटरसंक होल से बारीकी से जोड़ा जा सकता है, जिससे उभरे हुए उभार के बिना फ्लश छिपी हुई स्थापना का एहसास होता है। उच्च शुद्धता वाले स्टेनलेस स्टील के कच्चे माल स्क्रू को उत्कृष्ट तन्यता प्रतिरोध, थकान प्रतिरोध और संक्षारण प्रतिरोध प्रदान करते हैं, लगातार कंपन और कठोर कामकाजी वातावरण में दीर्घकालिक स्थिर बन्धन सटीकता बनाए रखते हैं, और उपकरण असेंबली की अखंडता और सौंदर्यशास्त्र में प्रभावी ढंग से सुधार करते हैं।

उत्पाद पैरामीटर

पैरामीटर आइटम	विस्तृत विशिष्टता
प्रोडक्ट का नाम	स्टेनलेस स्टील हेक्स सॉकेट कैप स्क्रू, DIN 912 एलन बोल्ट
कार्यकारी मानक	डीआईएन 912, आईएसओ 4762, जीबी मानक, कस्टम गैर-मानक लंबाई और आकार
उपलब्ध सामग्री	304, 316, 316एल स्टेनलेस स्टील; 2205/2507 डुप्लेक्स स्टील अनुकूलन योग्य
आकार सीमा	M2-M48 पूर्ण मीट्रिक विनिर्देश, कस्टम अल्ट्रा-शॉर्ट/अल्ट्रा-लॉन्ग स्क्रू बॉडी
ड्राइव प्रकार	सटीक आंतरिक हेक्स सॉकेट ड्राइव, मानक एलन रिंच मिलान
सतह का उपचार	अचार बनाना और पारित करना, गड़गड़ाहट मुक्त धागा, चिकनी विरोधी जंग सतह
यांत्रिक विशेषताएं	उच्च तन्यता ताकत, मजबूत लॉकिंग स्थिरता, विरोधी थकान और विरोधी ढीलापन
पैकेजिंग विधि	नमी रोधी स्वतंत्र पैकेजिंग + निर्यात कार्टन, थोक ऑर्डर के लिए फूस की पैकिंग
आपूर्ति सेवा	स्पॉट थोक आपूर्ति, गैर-मानक अनुकूलन, मिश्रित फास्टनर वन-स्टॉप खरीद

Hex Socket Cap Screw Din 912 Allen Bolt

धागे का आकार d			एम1.4	एम1.6	एम2	एम2.5	एम3	एम 4	एम5	एम6	एम8	एम10	एम12	(एम14)	एम16	(एम18)	एम20
P	आवाज़ का उतार-चढ़ाव	मोटा धागा	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		महीन धागा पिच-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		महीन धागा पिच-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	सादा सिर	अधिकतम	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	मुड़े हुए सिर	अधिकतम	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	मिन		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	अधिकतम		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	अधिकतम		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	मिन		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	मिन		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	अधिकतम		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	मिन		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	नाम मात्र का आकार		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	मिन		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	अधिकतम		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	मिन		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	मिन		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

धागे का आकार d			(एम22)	एम24	(एम27)	एम30	(एम33)	एम36	एम42	एम48	एम56	एम64	एम72	एम80	एम90	एम100
P	आवाज़ का उतार-चढ़ाव	मोटा धागा	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		महीन धागा पिच-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		महीन धागा पिच-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	सादा सिर	अधिकतम	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	मुड़े हुए सिर	अधिकतम	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	मिन		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	अधिकतम		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	अधिकतम		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	मिन		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	मिन		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	अधिकतम		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	मिन		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	नाम मात्र का आकार		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	मिन		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	अधिकतम		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	मिन		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	मिन		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
