स्लॉटेड पैन हेड नॉन-ड्रॉप मशीन स्क्रू

उत्पाद पैरामीटर

आंशिक-शैंक कैप्टिव एंटी-ड्रॉप संरचनात्मक सिद्धांत

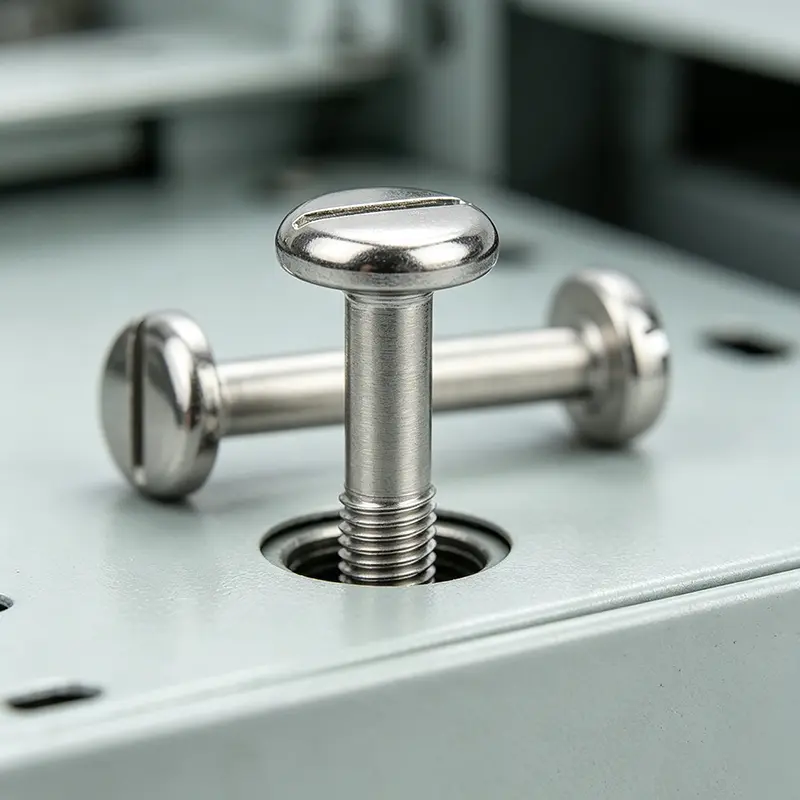

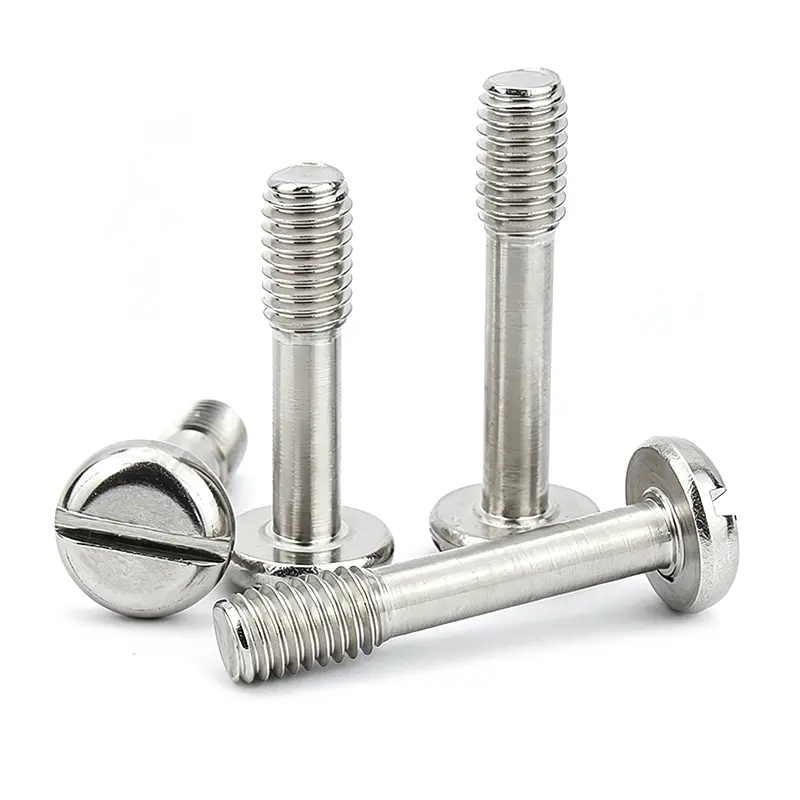

स्लॉटेड पैन-हेड रिटेनिंग स्क्रू का मुख्य मूल्य इसके विशेष आंशिक-थ्रेड आर्किटेक्चर से आता है, जो बार-बार डिस्सेप्लर के दौरान छोटे-स्क्रू के नुकसान के व्यावहारिक दर्द बिंदु को हल करता है। स्क्रू बॉडी का मध्य भाग एक चिकनी गैर-थ्रेडेड शैंक बनाए रखता है; केवल पूंछ खंड में मशीनी धागे होते हैं। जब पेंच खोल दिया जाता है, तो एक बार जब धागा पूरी तरह से मेटिंग नट से बाहर निकल जाता है, तो चिकनी टांग घटक छेद के अंदर सरक जाती है, जबकि पैन-हेड बाहर की ओर यात्रा को सीमित कर देता है, इसलिए पेंच अलग नहीं हो सकता है और असेंबली से दूर नहीं गिर सकता है। ऑपरेटर गलत जगह पर रखे गए या छोटे फास्टनरों के खो जाने की चिंता किए बिना कवर और पैनल खोल सकते हैं। चौड़ा पैन-हेड संपीड़न तनाव को वितरित करने और सतह पर डेंटिंग से बचने के लिए पर्याप्त संपर्क क्षेत्र प्रदान करता है। स्ट्रेट-स्लॉट ड्राइव विशेष टूलींग की आवश्यकता के बिना सरल फ्लैट-ब्लेड स्क्रूड्राइवर ऑपरेशन का समर्थन करता है, जो अक्सर-सर्विस किए गए आवास और कवर के लिए आदर्श है।

बार-बार सेवा के लिए स्टेनलेस स्टील सामग्री का प्रदर्शन

ये नॉन-ड्रॉप मशीन स्क्रू बार-बार डिससेम्बली परिदृश्यों के लिए चयनित 304/316 स्टेनलेस स्टील को अपनाते हैं। सामग्री सतह की कठोरता और लचीलेपन को संतुलित करती है, कई स्क्रूड्राइवर चक्रों के बाद स्लॉट-हेड घिसाव का विरोध करती है। अच्छा संक्षारण-प्रतिरोध कैबिनेट-उपकरण के कामकाजी वातावरण को संभालता है जिसमें इनडोर आर्द्रता, बाहरी नम हवा और हल्के नमक-स्प्रे की स्थिति शामिल है। पैसिवेशन उपचार सतह के एंटी-ऑक्सीडेशन प्रदर्शन को स्थिर करता है, धागे को पकड़ने और जंग-सूजन को रोकता है। थ्रेडेड ज़ोन और स्मूथ शैंक दोनों बैच-टू-बैच में स्थिर आयामी स्थिरता बनाए रखते हैं, जिससे सुनिश्चित होता है कि शैंक जाम हुए बिना बढ़ते छेद के अंदर स्वतंत्र रूप से स्लाइड करता है, जबकि बार-बार कसने-ढीला करने के चक्र के तहत थ्रेड एंगेजमेंट विश्वसनीय रहता है।

आंशिक-थ्रेड रिटेनिंग स्क्रू की सटीक मशीनिंग

उत्पादन सख्ती से दो प्रमुख आयामों को नियंत्रित करता है: प्रभावी धागा-खंड की लंबाई और चिकनी-टांग व्यास। पैन-हेड बनाने, स्लॉट मिलिंग, शैंक-व्यास फिनिशिंग और थ्रेड रोलिंग के लिए बार स्टॉक को आकार में बदल दिया जाता है। विश्वसनीय मेटिंग के लिए थ्रेड-रोलिंग प्रक्रिया पूर्ण, चिकनी थ्रेड प्रोफाइल तैयार करती है। चिकनी शैंक और धागे के बीच संक्रमण सीमा को ग्राहक की आवश्यकताओं के अनुसार सटीक रूप से तैनात किया जाता है, जो सीधे कैप्टिव स्क्रू की अधिकतम ढीली यात्रा का निर्धारण करता है। प्रत्येक तैयार टुकड़ा गो-नो-गो थ्रेड गेज निरीक्षण, शैंक-व्यास सत्यापन और स्लॉट-ज्यामिति जांच से गुजरता है। आयामी स्थिरता यह गारंटी देती है कि एंटी-ड्रॉप सीमित प्रभाव को बनाए रखते हुए, स्क्रू बिना चिपके संभोग छेद में आसानी से स्लाइड करते हैं।

कैप्टिव-स्ट्रक्चर असेंबली और व्यावहारिक-उपयोग टिप्पणियाँ

स्लॉटेड पैन-हेड रिटेनिंग स्क्रू असेंबली के उद्देश्य से बनाए गए हैं जहां स्क्रू को ढीला होने के बाद एक घटक से जुड़ा रहना चाहिए। कवर-पैनल पर माउंटिंग छेद का आकार पैन-हेड के खिलाफ रुकते समय चिकनी टांग को स्वतंत्र रूप से पार करने के लिए होना चाहिए। इंस्टालेशन के दौरान ओवर-टॉर्क न करें; अत्यधिक बल से स्लॉट-हेड क्षति या पैनल-सतह विरूपण का जोखिम होता है। यह फास्टनर बार-बार खोलने-बंद करने के संचालन के लिए डिज़ाइन किया गया है; यह उच्च-कंपन हेवी-लोड कनेक्शन के लिए अभिप्रेत नहीं है। अपनी असेंबली को डिज़ाइन करते समय, चिकने शैंक और थ्रेडेड सेक्शन के बीच लंबाई-अनुपात से मेल खाने के लिए आवश्यक फ्री-ट्रैवल दूरी की पुष्टि करें। ढीले पेंच पर बाहरी खींचने वाला बल लगाने से बचें, जो हेड-टू-शैंक संक्रमण को नुकसान पहुंचा सकता है।

विशेष-आयाम अनुकूलन और ऑर्डर-मात्रा आपूर्ति समर्थन

चूंकि रिटेनिंग-स्क्रू का प्रदर्शन काफी हद तक शैंक-टू-थ्रेड लंबाई अनुपात पर निर्भर करता है, हम परियोजना-विशिष्ट आवश्यकताओं के लिए लक्षित कस्टम विकास की पेशकश करते हैं। हम अलग-अलग पैनल-मोटाई और कैप्टिव-यात्रा आवश्यकताओं को पूरा करने के लिए चिकनी-शैंक लंबाई, थ्रेड-सेगमेंट लंबाई, समग्र स्क्रू लंबाई और सिर आयामों को समायोजित कर सकते हैं। त्वरित नमूना प्रेषण और छोटे-बैच ऑर्डर के लिए मानक आकार का स्टॉक किया जाता है। बड़ी मात्रा में प्रोजेक्ट ऑर्डर स्थिर बैच-उत्पादन क्षमता के साथ समर्थित हैं। आने वाली गुणवत्ता सत्यापन के लिए आयामी निरीक्षण रिपोर्ट प्रदान की जा सकती है। उपकरण-निर्माता ग्राहकों के लिए OEM लेजर मार्किंग और निर्यात-उपयुक्त पैकेजिंग उपलब्ध हैं।
