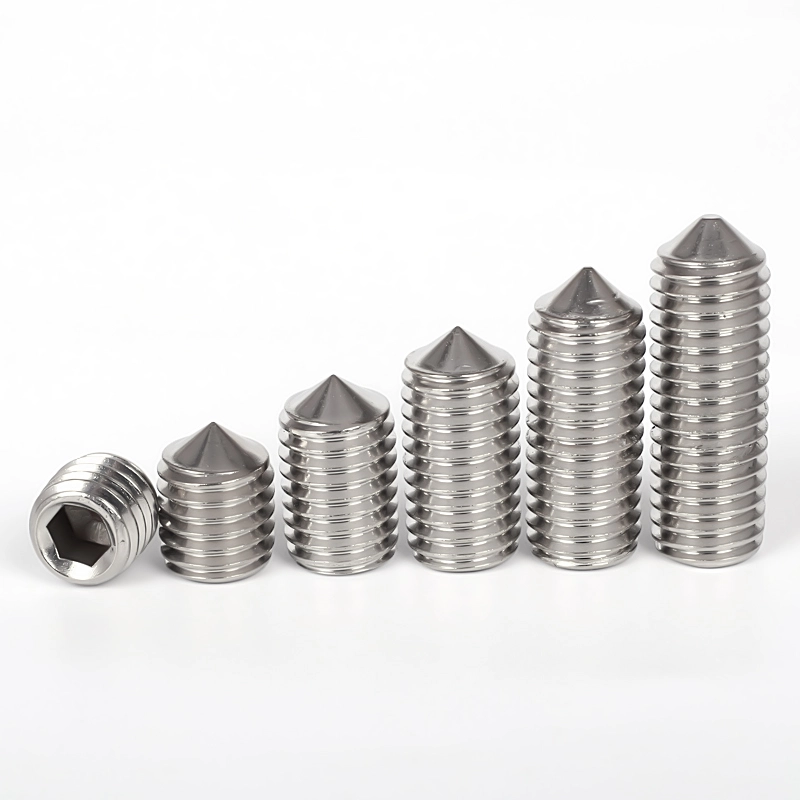

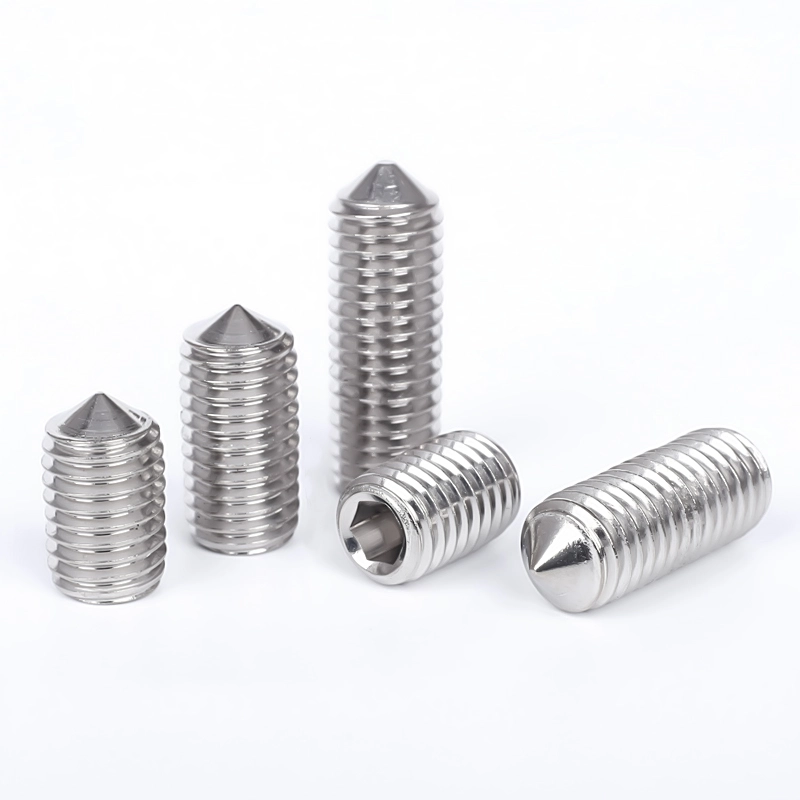

स्टेनलेस स्टील DIN 914 कोन पॉइंट सेट स्क्रू

वानलुओ फैक्ट्री डायरेक्ट-सेल स्टेनलेस स्टील DIN 914 कोन पॉइंट सेट स्क्रू। पूरी मशीन एक हेडलेस एकीकृत संरचना को अपनाती है। स्थापना के बाद, इसे वर्कपीस के अंदर पूरी तरह से छिपाया जा सकता है, बिना किसी उभरी हुई संरचना के, और उपकरण के संचालन, घटकों के फिसलने या संरचना की उपस्थिति में हस्तक्षेप नहीं करेगा।

इसे क्यों चुनें?

उत्पाद का उत्पादन जर्मन औद्योगिक मानक सहनशीलता के पूर्ण अनुपालन में किया जाता है। यह उच्च परिशुद्धता शीत फोर्जिंग और एकीकृत सख्त उपचार के माध्यम से बनता है। समग्र कठोरता अधिक है और विरूपण दर अत्यंत कम है। मानक आंतरिक हेक्सागोनल छेद की भीतरी दीवार चिकनी और नियमित है, जो सटीक आंतरिक हेक्सागोनल उपकरणों के लिए उपयुक्त है। यह उच्च टॉर्क लॉकिंग का सामना कर सकता है और इसके टूटने या फिसलने का खतरा नहीं है। लुढ़का हुआ मीट्रिक पूर्ण-थ्रेडेड टूथ प्रोफ़ाइल सघन और एक समान है। थ्रेड एंगेजमेंट सुचारू है और स्थिति सटीक है। उच्च-कठोरता शंकु टिप के साथ संयुक्त, यह वर्कपीस के पोजिशनिंग अवकाश को मजबूती से काट सकता है, उपकरण के दीर्घकालिक संचालन के दौरान शाफ्ट बॉडी विस्थापन, घटक ढीलापन और पोजिशनिंग विफलता जैसे सामान्य दोषों को मौलिक रूप से हल कर सकता है। यह विभिन्न यांत्रिक कार्य स्थितियों के लिए उपयुक्त है जिनके लिए सटीक अंशांकन और दीर्घकालिक स्थिर स्थिति की आवश्यकता होती है।

उत्पाद व्यवहार्यता

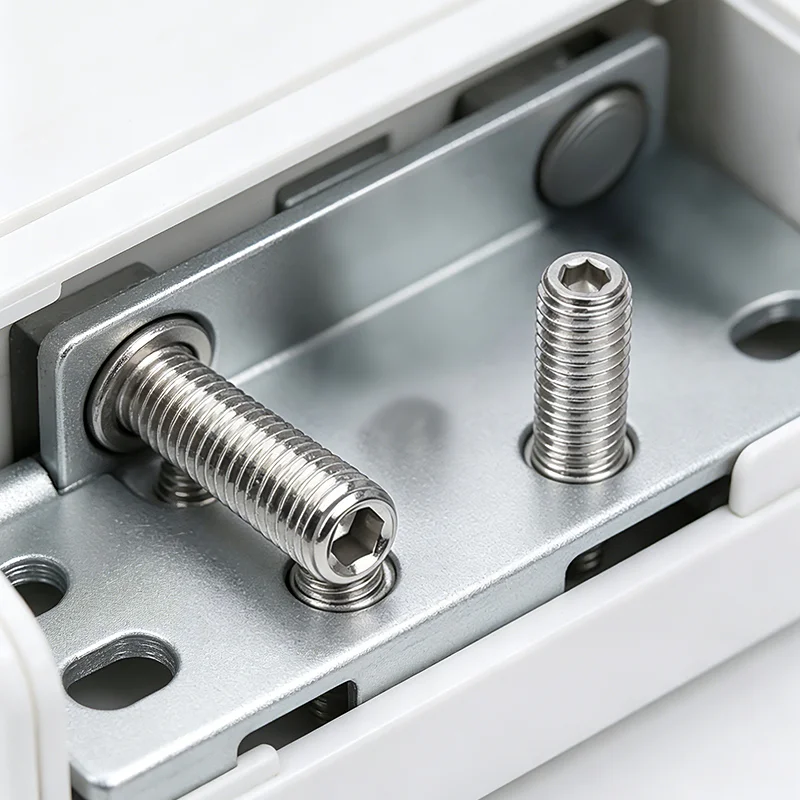

1. ट्रांसमिशन शाफ्ट और घूर्णन शाफ्ट की एंटी-रोटेशन स्थिति

हमारे स्टेनलेस स्टील डीआईएन 914 कोन प्वाइंट सेट स्क्रू का व्यापक रूप से विभिन्न मैकेनिकल ट्रांसमिशन शाफ्ट, कोर शाफ्ट और गोल रॉड घटकों के परिधीय निर्धारण के लिए उपयोग किया जाता है। शाफ्ट बॉडी पर पूर्व निर्धारित अवतल बिंदुओं को काटने के लिए शंकु टिप का उपयोग करके, एक कठोर लॉकिंग स्थिति बनाई जाती है, जो उपकरण संचालन के दौरान शाफ्ट को घूमने, स्थानांतरित होने या कोण में विचलन से रोकती है, जिससे ट्रांसमिशन संरचना की स्थिर संचालन सटीकता सुनिश्चित होती है।

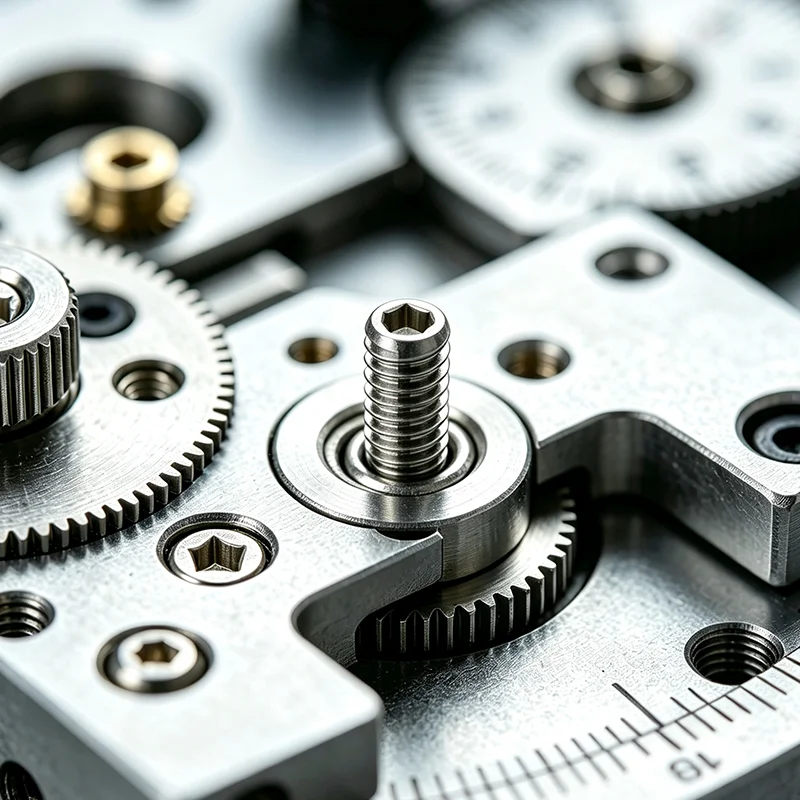

2. गियर, स्प्रोकेट और सिंक्रोनस पहियों की लॉकिंग और फिक्सिंग

पारंपरिक सरल सीमा तंत्र की जगह, गियर, स्प्रोकेट, सिंक्रोनस व्हील और शाफ्ट बॉडी की लॉकिंग और फिक्सेशन के लिए उपयुक्त। शंकु अंत के निश्चित-बिंदु काटने के लाभ का लाभ उठाकर, यह उच्च गति रोटेशन के दौरान व्हील बॉडी को ढीला होने या स्थानांतरित होने से रोकता है, जिससे पावर ट्रांसमिशन सिस्टम की मिलान सटीकता सुनिश्चित होती है।

3. बियरिंग्स और सटीक घटकों की सीमा और अंशांकन

बीयरिंग, बुशिंग और सटीक टूलींग घटकों की अक्षीय सीमा और फाइन-ट्यूनिंग अंशांकन के लिए उपयोग किया जाता है। हेडलेस छिपी हुई संरचना असेंबली स्थान पर कब्जा नहीं करती है और सटीक स्वचालन उपकरण, उपकरणों और टूलींग की असेंबली आवश्यकताओं के लिए उपयुक्त, माइक्रोमीटर-स्तरीय असेंबली संरेखण प्राप्त करते हुए, घटकों के इंस्टॉलेशन अंतराल को सटीक रूप से नियंत्रित कर सकती है।

4. छोटी यांत्रिक संरचनाओं का फाइन-ट्यूनिंग निर्धारण

विभिन्न समायोज्य फ्रेम, पोजिशनिंग ब्लॉक और छोटे गति घटकों की फाइन-ट्यूनिंग लॉकिंग के लिए इस्तेमाल किया जा सकता है। यह बार-बार ढीलेपन, पुनर्स्थापन और पुन: लॉकिंग का समर्थन करता है, जो उपकरण डिबगिंग, कामकाजी परिस्थितियों के सूक्ष्म समायोजन और नियमित सटीक अंशांकन जैसे लगातार समायोजन परिदृश्यों के लिए उपयुक्त है।

घटक ज्यामिति सुविधा और कस्टम निर्माण पद्धति

डीआईएन 914 कोन पॉइंट ग्रब स्क्रू समग्र आयामों के लिए सख्त औद्योगिक सहिष्णुता नियंत्रण के साथ एकीकृत उच्च-परिशुद्धता कोल्ड फोर्जिंग और इंटीग्रल हार्डनिंग उपचार प्रक्रिया को अपनाते हैं। मानक आंतरिक हेक्स सॉकेट चिकनी भीतरी दीवार के साथ गहराई से बनाया गया है, सटीक एलन रिंच से पूरी तरह मेल खाता है, उपकरण फिसलने या सॉकेट ढहने के बिना उच्च-टोक़ लॉकिंग का समर्थन करता है। सटीक रूप से पॉलिश की गई 90° शंक्वाकार टिप में एकसमान टेपर और उच्च कठोरता होती है, जो टिप को तोड़ने या विरूपण के बिना धातु की स्थिति अवतल बिंदुओं में स्थिर रूप से काटने में सक्षम होती है, जिससे शून्य-पर्ची निश्चित स्थिति का एहसास होता है। फुल-सेक्शन मानक मीट्रिक थ्रेड को घने और साफ दांत प्रोफ़ाइल के साथ रोल किया जाता है, जो चिकनी स्क्रूिंग, सटीक लॉकिंग स्ट्रोक और टाइट थ्रेड फिट सुनिश्चित करता है, जो लगातार समायोजन और दीर्घकालिक कंपन कार्य स्थितियों के लिए उपयुक्त है। प्रीमियम स्टेनलेस स्टील और उच्च शक्ति वाले मिश्र धातु इस्पात ग्रेड में उपलब्ध, स्क्रू विभिन्न यांत्रिक असेंबली वातावरणों में स्थिर स्थिति सटीकता बनाए रखते हुए उत्कृष्ट कठोरता, दबाव प्रतिरोध और संक्षारण प्रतिरोध प्रदान करते हैं।

उत्पाद पैरामीटर

कार्यात्मक श्रेष्ठता और हेवी-ड्यूटी ऑन-साइट अनुप्रयोग

1. प्रोफेशनल 90° कोन पॉइंट बाइट डिज़ाइन वर्कपीस पोजिशनिंग पिट्स के साथ एम्बेडेड लॉकिंग बनाता है, जो मजबूत एंटी-रोटेशन घर्षण पैदा करता है, हाई-स्पीड ऑपरेशन और कंपन स्थितियों के तहत शाफ्ट और गियर भागों के रोटेशन और विस्थापन की समस्याओं को पूरी तरह से हल करता है।

2. पूर्ण हेडलेस छिपी हुई स्थापना शून्य सतह फलाव को प्राप्त करती है, चलती भागों के साथ कोई संरचनात्मक हस्तक्षेप नहीं करती है, उपकरण संचालन और उपस्थिति समतलता को प्रभावित किए बिना कॉम्पैक्ट यांत्रिक संरचनाओं और सीमित असेंबली स्थानों के लिए पूरी तरह से अनुकूल होती है।

3. उच्च-कठोरता शंकु टिप और एकीकृत स्क्रू बॉडी संरचना उच्च-टॉर्क लॉकिंग के दौरान टिप टूटने और विरूपण का विरोध करती है, दीर्घकालिक स्थिर काटने की स्थिति सुनिश्चित करती है और उपकरण असेंबली स्थिरता और सुरक्षा में काफी सुधार करती है।

4. सटीक मानक थ्रेड मिलान टिकाऊ और विश्वसनीय बन्धन प्रदर्शन के साथ, उपकरण डिबगिंग, स्थिति अंशांकन और दैनिक रखरखाव के लिए सुविधाजनक, लचीले सूक्ष्म-समायोजन और बार-बार डिस्सेप्लर का समर्थन करता है।

5. विविध सामग्री समाधान कई अनुप्रयोग परिदृश्यों को कवर करते हैं: भारी भार यांत्रिक स्थिति के लिए 12.9 उच्च शक्ति स्टील, और जंग-रोधी और आर्द्र पर्यावरण उपकरण असेंबली के लिए स्टेनलेस स्टील, मशीनरी, मोल्ड, स्वचालन और उपकरण उद्योगों पर व्यापक रूप से लागू होता है।

ध्यान के लिए नोट्स

1. इसे विशिष्ट पोजिशनिंग छेदों में फिट करने के लिए डिज़ाइन किया गया है और यह ब्लाइंड प्रेसिंग और हार्ड लॉकिंग को प्रतिबंधित करता है। स्टेनलेस स्टील DIN 914 कोन पॉइंट सेट स्क्रू पूर्व-परिभाषित छिद्रों पर पूर्व निर्धारित अवसादों को काटकर स्थिति प्राप्त करता है। पोजिशनिंग होल के बिना चिकनी शाफ्ट सतह पर जबरदस्ती लॉक करना सख्त मना है। इससे शंकु टिप टूट सकती है, शाफ्ट की सतह खरोंच हो सकती है, स्थिति फिसल सकती है, और स्थिर एंटी-टोरसन प्रभाव प्राप्त करने में विफल हो सकती है।

2. इसे मानक सटीक उपकरणों का उपयोग करके स्थापित किया जाना चाहिए: स्थापना के दौरान, सही आकार के एक मिलान मानक हेक्स सॉकेट रिंच का उपयोग किया जाना चाहिए। लॉकिंग के दौरान उपकरण को फिसलने और भीतरी छेद को गोल होने से बचाने के लिए गैर-मानक या घिसे-पिटे उपकरणों का उपयोग करना सख्त वर्जित है, जिससे पेंच फंस सकता है, जिससे जुदा करना मुश्किल हो सकता है।

3. ओवरलोड क्षति से बचने के लिए लॉकिंग बल को नियंत्रित करें: उच्च टॉर्क के साथ लॉक करते समय, बल समान रूप से लगाया जाना चाहिए। अत्यधिक मजबूती से कसने से शंकु की नोक टूट जाएगी और पोजिशनिंग छेद ख़राब हो जाएगा, जिससे असेंबली सटीकता को नुकसान होगा और उपकरण के बाद के संचालन की स्थिरता प्रभावित होगी।

4. काम करने की स्थिति में अंतर करें और उपयुक्त सामग्री का चयन करें: नियमित इनडोर मशीनरी के लिए, कठोरता बढ़ाने के लिए मिश्र धातु इस्पात मॉडल का चयन किया जा सकता है। नम, बाहरी या संक्षारक वातावरण के लिए, स्टेनलेस स्टील सामग्री का उपयोग किया जाना चाहिए ताकि लंबे समय तक ऑक्सीकरण और जंग लगने के कारण लॉक को विफल होने से बचाया जा सके और इसे अलग करना मुश्किल हो जाए।

5. बार-बार समायोजन परिदृश्यों में लॉकिंग स्थिति की नियमित जांच करें: उन उपकरण बिंदुओं के लिए जिन्हें बार-बार समायोजित करने की आवश्यकता होती है और दीर्घकालिक कंपन के अधीन होते हैं, लॉकिंग स्थिति पर नियमित जांच आवश्यक होती है। लंबे समय तक कंपन के कारण होने वाले संचयी सूक्ष्म-विस्थापन को रोकने के लिए ढीले पेंचों को तुरंत कड़ा किया जाना चाहिए, जो उपकरण की समग्र सटीकता को प्रभावित कर सकता है।

6. इसे लोड-बेयरिंग लॉकिंग स्क्रू के स्थान पर न रखें: यह उत्पाद एक सटीक स्थिति और सीमित सहायक उपकरण है। इसके मुख्य कार्य मरोड़-विरोधी, स्थिति निर्धारण और ठीक समायोजन हैं। इसका उपयोग लोड-बेयरिंग, टेंशन, या कतरनी मुख्य लॉकिंग स्क्रू के रूप में नहीं किया जा सकता है। टूट-फूट और विफलता को रोकने के लिए ओवरलोडिंग से बचें।
