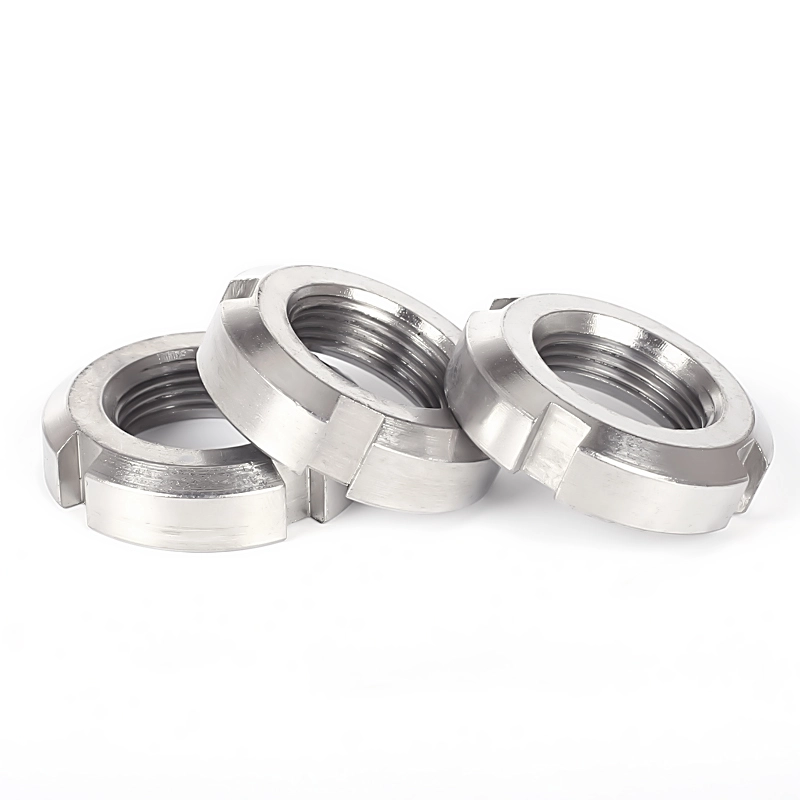

डीआईएन 981 स्लॉटेड गोल नट
शाफ्ट घटक फिक्सिंग और अक्षीय सीमा लॉकिंग के लिए विशेष रूप से इंजीनियर किया गया, वानलुओ कंपनी द्वारा निर्मित डीआईएन 981 स्लॉटेड राउंड नट जर्मन औद्योगिक परिशुद्धता मानकों के अनुसार सख्ती से निर्मित किया जाता है। पारंपरिक पॉलीगोनल फास्टनिंग नट्स से अलग, इस स्लॉटेड गोल नट में सममित साइड स्लॉट के साथ एक पूर्ण-गोलाकार बॉडी होती है, जो विशेष रूप से स्पिंडल, बियरिंग और थ्रेड शाफ्ट पोजिशनिंग के लिए डिज़ाइन की गई है।
वानलुओ का चाइना डीआईएन 981 स्लॉटेड राउंड नट शाफ्ट अंत विस्थापन, उपकरण संचालन के दौरान असर ढीलापन और अक्षीय रनआउट जैसी सामान्य यांत्रिक समस्याओं को हल करता है, घूर्णन शाफ्ट भागों के लिए उच्च-सटीक निश्चित सीमा और एंटी-लूज़िंग प्रभाव प्राप्त करता है। यह ट्रांसमिशन मशीनरी, बियरिंग असेंबली और स्वचालित स्पिंडल सिस्टम के लिए एक मुख्य परिशुद्धता फास्टनर है।
संरचनात्मक स्लॉट डिज़ाइन और यांत्रिक स्थिरता
डीआईएन 981 स्लॉटेड राउंड नट बाहरी परिधि पर सटीक मिल्ड सममित खुले स्लॉट के साथ एक ठोस गोलाकार अभिन्न संरचना को अपनाता है। अद्वितीय स्लॉटेड संरचना विशेष हुक रिंच के माध्यम से सीधे लॉकिंग और ढीला करने की अनुमति देती है, जिससे शाफ्ट असेंबली के दौरान पूर्व-कसने वाले बल की सटीक फाइन-ट्यूनिंग सक्षम हो जाती है। फुल-सर्कल थ्रेड बॉडी एकसमान अक्षीय तनाव प्रदान करती है, प्रभावी रूप से विलक्षण दबाव को समाप्त करती है और लॉकिंग के बाद शाफ्ट भागों की सांद्रता सुनिश्चित करती है। सटीक मोड़ और थ्रेड रोलिंग के माध्यम से संसाधित, आंतरिक धागे में उच्च मिलान सटीकता और चिकनी स्क्रूिंग प्रदर्शन होता है। प्रीमियम स्टेनलेस स्टील सामग्री उत्कृष्ट पहनने के प्रतिरोध और संरचनात्मक स्थिरता प्रदान करती है, उच्च गति रोटेशन और यांत्रिक शाफ्ट के चक्रीय संचालन के दौरान दीर्घकालिक सटीक लॉकिंग सटीकता बनाए रखती है।
उत्पाद पैरामीटर
|
पैरामीटर आइटम |
विस्तृत विशिष्टता |
|
प्रोडक्ट का नाम |
Stainless Steel Round Nut, DIN 981 Slotted Round Nut |
|
कार्यकारी मानक |
डीआईएन 981, आईएसओ प्रिसिजन फास्टनर मानक, कस्टम गैर-मानक शाफ्ट नट |
|
उपलब्ध सामग्री |
304, 316एल स्टेनलेस स्टील; कस्टम उच्च शक्ति संक्षारण रोधी मिश्र धातु इस्पात |
|
आकार सीमा |
M10-M60 पूर्ण मानक शाफ्ट विनिर्देश, कस्टम बाहरी व्यास और मोटाई |
|
संरचनात्मक विशेषता |
गोलाकार नट बॉडी + सममित लॉकिंग स्लॉट, पेशेवर शाफ्ट सीमा संरचना |
|
सतह का उपचार |
सटीक पॉलिशिंग और पैसिवेशन, चिकनी गड़गड़ाहट-मुक्त सतह, जंग-रोधी और पहनने-प्रतिरोधी |
|
यांत्रिक विशेषताएं |
उच्च सांद्रता, स्थिर पूर्व-कसने वाला बल, लंबे समय तक घूमने के लिए एंटी-वियर और एंटी-लूज़िंग |
|
पैकेजिंग विधि |
परिशुद्धता विरोधी टकराव पैकेजिंग + निर्यात कार्टन, थोक ऑर्डर के लिए फूस की पैकिंग |
|
आपूर्ति सेवा |
स्पॉट सटीक भागों की आपूर्ति, गैर-मानक अनुकूलन, वन-स्टॉप फास्टनर मिलान |

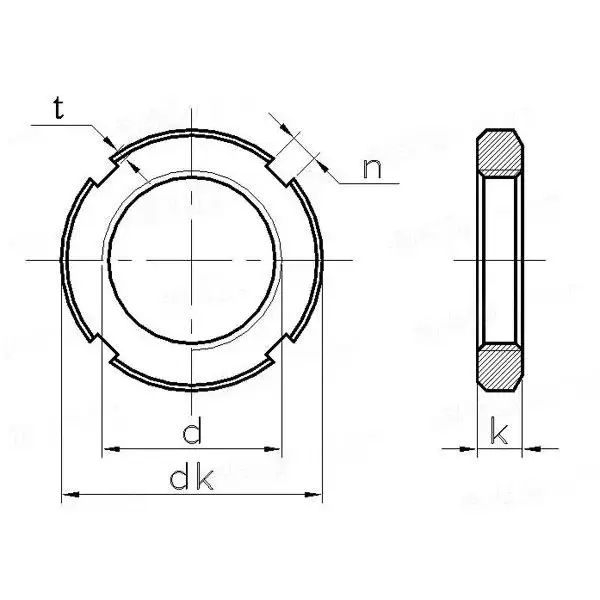

| कंजूस सूत d |
एम10 | एम12 | एम15 | एम17 | एम20 | एम25 | एम30 | एम35 | एम40 | एम45 | एम50 | एम55 | एम60 | एम65 | एम70 | एम75 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | आवाज़ का उतार-चढ़ाव | 0.75 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 |
| dk | अधिकतम | 18 | 22 | 25 | 28 | 32 | 38 | 45 | 52 | 58 | 65 | 70 | 75 | 80 | 85 | 92 | 98 |
| मिन | 17.73 | 21.67 | 24.67 | 27.67 | 31.61 | 37.61 | 44.61 | 51.54 | 57.54 | 64.54 | 69.54 | 74.54 | 79.54 | 84.46 | 91.46 | 97.46 | |
| k | अधिकतम | 4 | 4 | 5 | 5 | 6 | 7 | 7 | 8 | 9 | 10 | 11 | 11 | 11 | 12 | 12 | 13 |
| मिन | 3.82 | 3.82 | 4.82 | 4.82 | 5.82 | 6.78 | 6.78 | 7.78 | 8.78 | 9.78 | 10.73 | 10.73 | 10.73 | 11.73 | 11.73 | 12.73 | |
| n | नाम मात्र का आकार | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 |
| अधिकतम | 3.125 | 3.125 | 4.15 | 4.15 | 4.15 | 5.15 | 5.15 | 5.15 | 6.15 | 6.15 | 6.15 | 7.18 | 7.18 | 7.18 | 8.18 | 8.18 | |
| मिन | 2.875 | 2.875 | 3.85 | 3.85 | 3.85 | 4.85 | 4.85 | 4.85 | 5.85 | 5.85 | 5.85 | 6.82 | 6.82 | 6.82 | 7.82 | 7.82 | |
| t | अधिकतम | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5 | 3.5 |
| मिन | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2.3 | 2.3 | |
| प्रति यूनिट ≈ किग्रा | 0.004 | 0.007 | 0.01 | 0.013 | 0.019 | 0.025 | 0.043 | 0.053 | 0.085 | 0.119 | 0.148 | 0.158 | 0.174 | 0.203 | 0.242 | 0.287 | |
मुख्य कार्य और यांत्रिक अनुप्रयोग लाभ
1. पेशेवर परिपत्र शाफ्ट लॉकिंग संरचना पूरी तरह से यांत्रिक स्पिंडल से मेल खाती है, आंतरिक रिंग और थ्रेडेड शाफ्ट को प्रभावित करती है, सटीक अक्षीय सीमा प्राप्त करती है और उच्च गति रोटेशन के दौरान घटक विस्थापन को प्रभावी ढंग से रोकती है।
2. आरक्षित साइड लॉकिंग स्लॉट डिज़ाइन पेशेवर हुक टूल्स के माध्यम से समायोज्य पूर्व-कसने वाले बल का समर्थन करता है, जो असेंबली क्लीयरेंस के ठीक अंशांकन को साकार करता है, जो सामान्य नट्स की तुलना में सटीक यांत्रिक डिबगिंग के लिए अपूरणीय है।
3. पूर्ण-सर्कल समान तनाव संरचना स्थानीय दबाव विचलन से बचती है, शाफ्ट सतह सटीकता और गोलाई की रक्षा करती है, स्थिर रोटेशन परिशुद्धता और ट्रांसमिशन उपकरण की कम घबराहट सुनिश्चित करती है।
4. उच्च घनत्व वाले स्टेनलेस स्टील सामग्री में उत्कृष्ट पहनने के प्रतिरोध और थकान प्रतिरोध की सुविधा होती है, जो लंबे समय तक उच्च गति संचालन और वैकल्पिक लोड काम करने की स्थिति के अनुकूल होती है, ढीले शाफ्ट भागों के कारण होने वाली यांत्रिक विफलता दर को कम करती है।
5. सख्त आयामी सहिष्णुता नियंत्रण मानक शाफ्ट भागों के साथ उच्च परिशुद्धता मिलान सुनिश्चित करता है, जो व्यापक रूप से सटीक मशीन टूल्स, ट्रांसमिशन उपकरण, हाइड्रोलिक मशीनरी और असर असेंबली सिस्टम में उपयोग किया जाता है।
उत्पाद वास्तविक प्रदर्शन परीक्षण मानक
हमारे सभी मानक और अनुकूलित हार्डवेयर DIN 981 स्लॉटेड राउंड नट डिलीवरी से पहले निम्नलिखित सार्वभौमिक फ़ैक्टरी प्रदर्शन परीक्षण पास कर लेंगे:
✅ सामग्री संरचना परीक्षण: कार्बन स्टील, मिश्र धातु इस्पात और स्टेनलेस स्टील सामग्री मानकों को पूरा करने के लिए धातु सामग्री सामग्री का पता लगाएं
✅ डायमेंशनल टॉलरेंस टेस्ट: सही फिटिंग सुनिश्चित करने के लिए साइज, थ्रेड स्पेसिफिकेशन और असेंबली टॉलरेंस की जांच करें
✅ मैकेनिकल लोड टेस्ट: तन्यता परीक्षण, ब्रेकिंग लोड परीक्षण, स्थैतिक दबाव और प्रभाव प्रतिरोध परीक्षण (सभी उठाने और बन्धन भागों के लिए कोर परीक्षण)
✅ सतह विरोधी जंग परीक्षण: नमक स्प्रे परीक्षण, गैल्वेनाइज्ड और निष्क्रिय उत्पादों के लिए जंग प्रतिरोध का पता लगाना
✅ थकान प्रतिरोध परीक्षण: बार-बार उपयोग किए जाने वाले औद्योगिक हार्डवेयर के लिए दीर्घकालिक प्रत्यागामी भार परीक्षण
हम औपचारिक फ़ैक्टरी परीक्षण रिपोर्ट प्रदान कर सकते हैं और ग्राहकों की आवश्यकताओं के अनुसार नामित तृतीय-पक्ष संस्थान परीक्षण का समर्थन कर सकते हैं।
