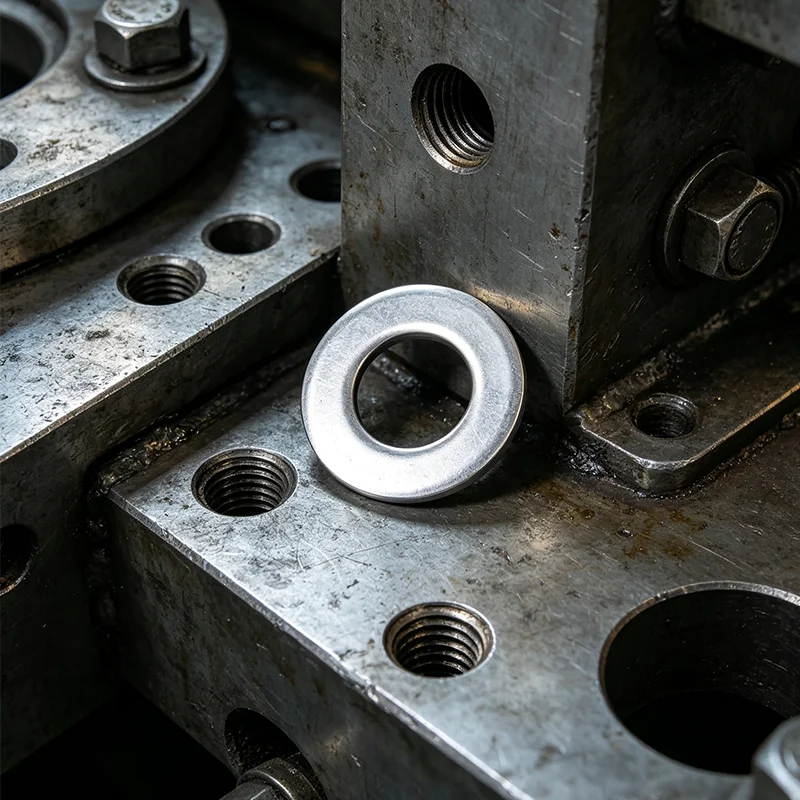

स्टेनलेस स्टील DIN 125 फ्लैट वॉशर

वानलुओ फैक्ट्री द्वारा आपूर्ति किया गया स्टेनलेस स्टील DIN 125 फ्लैट वॉशर एक मानक जर्मन निर्मित यूनिवर्सल फ्लैट गैसकेट है। यह औद्योगिक असेंबली प्रणाली में सबसे व्यापक रूप से लागू बुनियादी सहायक घटक भी है। एंटी-लूज़िंग वॉशर और विशेष आकार के सीलिंग गास्केट के कार्यात्मक डिज़ाइन से अलग, इस उत्पाद में एक शुद्ध फ्लैट सिंगल-लेयर नियमित संरचना है। इसकी मुख्य विशेषताओं में उच्च परिशुद्धता आंतरिक और बाहरी व्यास सहनशीलता और एक चिकनी और सपाट सतह शामिल है। यह बुनियादी असेंबली समस्याओं जैसे दबाव वितरण, वर्कपीस सुरक्षा और बोल्ट असेंबली के दौरान अंतराल के ठीक समायोजन को हल करने के लिए समर्पित है।

जांच भेजें

Product Description

वानलुओ आपूर्तिकर्ताओं द्वारा निर्मित स्टेनलेस स्टील डीआईएन 125 फ्लैट वॉशर बोर्ड की सतह के इंडेंटेशन, तनाव एकाग्रता, धातु घर्षण पहनने और सीधे बोल्ट संपीड़न के कारण ढीले बन्धन जैसे सामान्य असेंबली दोषों को प्रभावी ढंग से रोक सकते हैं। उत्पाद को जर्मन औद्योगिक मानकों के अनुसार पूर्ण रूप से उत्पादित किया जाता है, आकार देने के लिए सटीक मुद्रांकन और गोल किनारे ट्रिमिंग तकनीकों का उपयोग किया जाता है। बोर्ड की सतह गड़गड़ाहट से मुक्त है, और मोटाई एक समान और सपाट है। उच्च गुणवत्ता वाले स्टेनलेस स्टील और कार्बन स्टील सबस्ट्रेट्स के साथ पूरक, यह उत्कृष्ट दबाव प्रतिरोध, संक्षारण प्रतिरोध और क्रूरता प्रदर्शन प्रदर्शित करता है, और इसे यांत्रिक उपकरण, इलेक्ट्रॉनिक उपकरण, संरचनात्मक इंजीनियरिंग और दैनिक औद्योगिक क्षेत्रों में अधिकांश पारंपरिक बन्धन परिदृश्यों पर लागू किया जा सकता है।

उत्पाद के फायदे

1. समान दबाव वितरण सुरक्षा, वर्कपीस संपीड़न क्षति को रोकना

फ्लैट और एकीकृत प्लानर संरचना एकल-बिंदु तनाव एकाग्रता से बचते हुए, बोल्ट लॉकिंग के स्थानीय दबाव को महत्वपूर्ण रूप से फैला सकती है। यह पतली प्लेटों, प्लास्टिक, सटीक पेंट सतहों और नाजुक सब्सट्रेट्स को ढहने, इंडेंटेशन या विरूपण से प्रभावी ढंग से बचा सकता है। यह विशेष रूप से पतले भागों और सटीक उपस्थिति घटकों के संयोजन संचालन के लिए उपयुक्त है।

2. अत्यधिक मजबूत अनुकूलनशीलता के साथ उच्च परिशुद्धता आकार सहिष्णुता

आंतरिक छेद सटीक रूप से छिद्रित है, और आंतरिक और बाहरी व्यास आयाम मानक हैं। इसे विभिन्न जर्मन मानकों, चीनी मानकों के बोल्ट, स्क्रू और नट के साथ पूरी तरह से मिलान किया जा सकता है। असेंबली सघनता अधिक है, और कोई विलक्षणता, जाम होने या अत्यधिक निकासी की समस्या नहीं होगी। यह दुनिया भर में अधिकांश सार्वभौमिक फास्टनर प्रणालियों के लिए उपयुक्त है।

3. दर्पण की सतह बिना किसी गड़गड़ाहट के चिकनी होती है, सटीक संपर्क सतह को नुकसान नहीं पहुंचाती है

बारीक पॉलिशिंग और गोल किनारों को कुंद करने के उपचार के बाद, ऊपरी और निचली बोर्ड की सतहें तेज किनारों, गड़गड़ाहट या ऑक्सीकृत काले धब्बों के बिना चिकनी और साफ होती हैं। असेंबली के दौरान, यह वर्कपीस की सतह, कोटिंग और सटीक बॉन्डिंग सतह को खरोंच नहीं करेगा, जो उच्च-स्तरीय उपकरणों और सटीक उपकरणों की धूल-मुक्त और निर्बाध असेंबली आवश्यकताओं को पूरा करता है।

4. स्थिर संरचना और दबाव प्रतिरोध, दीर्घकालिक तनाव के तहत कोई विरूपण नहीं

यह समान मोटाई और सघन सामग्री के साथ उच्च शुद्धता वाले स्टील की वन-पीस स्टैम्पिंग द्वारा बनता है। दबाव सहने की क्षमता स्थिर है. लंबे समय तक स्थिर लॉकिंग और मामूली गतिशील भार के तहत, इसके ढहने, विकृत होने या प्लास्टिक विरूपण का खतरा नहीं होता है, और यह हमेशा एक सपाट और फिटिंग स्थिति बनाए रखता है, जिससे बन्धन की स्थिरता सुनिश्चित होती है।

उत्पाद पैरामीटर

पैरामीटर आइटम	विस्तृत विशिष्टता
प्रोडक्ट का नाम	डीआईएन 125 फ्लैट वॉशर, स्टेनलेस स्टील सादा फ्लैट गैसकेट
कार्यकारी मानक	डीआईएन 125, आईएसओ मानक, जीबी मानक, कस्टम गैर-मानक आयाम
उपलब्ध सामग्री	304, 316एल स्टेनलेस स्टील, कार्बन स्टील जिंक-प्लेटेड, पीतल
आकार सीमा	M1.6-M24 पूर्ण मानक मिलान आकार, कस्टम मोटाई और बाहरी व्यास
संरचना प्रकार	अल्ट्रा-फ्लैट सिंगल-लेयर संरचना, गोल सपाट आकार, चिकनी दोहरी भुजाएँ
प्रसंस्करण प्रौद्योगिकी	परिशुद्धता मुद्रांकन, किनारे डिबुरिंग, फ्लैट लेवलिंग, सतह पॉलिशिंग
मैचिंग फास्टनर	मानक मीट्रिक बोल्ट, मशीन स्क्रू और नट के लिए सार्वभौमिक फिट
सतह का उपचार	अचार बनाना और पारित करना / जिंक-प्लेटेड / पॉलिश, जंग रोधी और संक्षारण रोधी
यांत्रिक विशेषताएं	समान मोटाई, उच्च समतलता, मजबूत संपीड़न प्रतिरोध, कोई विरूपण नहीं
पैकेजिंग विधि	नमी रोधी आंतरिक बैग + निर्यात कार्टन, थोक ऑर्डर के लिए फूस की पैकिंग
आपूर्ति सेवा	स्पॉट थोक आपूर्ति, गैर-मानक अनुकूलन, मिश्रित फास्टनर वन-स्टॉप खरीद

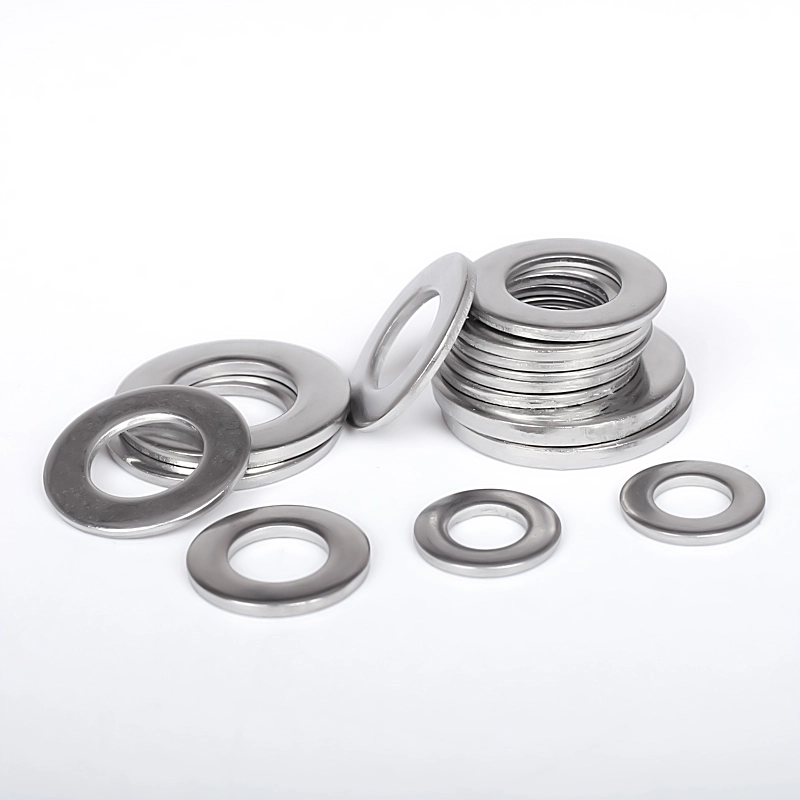

Stainless Steel Din 125 Flat Washer

आकार		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M	धागे के आकार के लिए	एम1.6	एम1.7	एम2	एम2.3	एम2.5	एम2.6	एम3	एम3.5	एम 4	एम5	एम6	एम7	एम8	एम10	एम12	एम14
d	न्यूनतम = नाममात्र आकार	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	अधिकतम	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
d_c	अधिकतम=नाममात्र आकार	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
d_c	मिन	3.70	4.20	4.70	5.70	5.70	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	नाम मात्र का आकार	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	अधिकतम	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	मिन	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
प्रति 1000 यूनिट ≈ किग्रा		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

आकार		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	धागे के आकार के लिए	एम16	एम18	एम20	एम22	एम24	एम26	एम27	एम28	एम30	एम32	एम33	एम35	एम36	एम38	एम39	एम40
d	न्यूनतम = नाममात्र आकार	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	अधिकतम	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
d_c	अधिकतम=नाममात्र आकार	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
d_c	मिन	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.80	58.80	64.80	64.80	70.80	70.80	70.80
h	नाम मात्र का आकार	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	अधिकतम	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	मिन	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
प्रति 1000 यूनिट ≈ किग्रा		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

आकार		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	धागे के आकार के लिए	एम42	एम45	एम48	एम50	एम52	एम55	एम56	एम58	एम60	एम64	एम68	एम72	एम76	एम80	एम85	एम90
d	न्यूनतम = नाममात्र आकार	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	अधिकतम	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
d_c	अधिकतम=नाममात्र आकार	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
d_c	मिन	76.80	83.60	90.60	90.60	96.60	103.60	103.60	108.60	108.60	113.60	118.60	123.40	133.40	138.40	143.40	158.40
h	नाम मात्र का आकार	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	अधिकतम	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	मिन	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
प्रति 1000 यूनिट ≈ किग्रा		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

आकार		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	धागे के आकार के लिए	एम95	एम100	एम105	एम110	एम115	एम120	एम125	एम130	एम135	एम140	एम145	एम150	एम160
d	न्यूनतम = नाममात्र आकार	98	104	109	114	119	124	129	134	139	144	149	155	165
d	अधिकतम	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
d_c	अधिकतम=नाममात्र आकार	165	175	180	185	200	210	220	220	230	240	250	250	250
d_c	मिन	163.40	173.40	178.40	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	नाम मात्र का आकार	12	14	14	14	14	16	16	16	16	18	18	18	18
	अधिकतम	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	मिन	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
प्रति 1000 यूनिट ≈ किग्रा		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

कार्यात्मक ताकत और बहु-क्षेत्रीय औद्योगिक उपयोग

1. उच्च सपाटता अभिन्न फ्लैट संरचना स्थानीय बन्धन दबाव को समान रूप से फैलाती है, बोल्ट लॉकिंग के दौरान पतली धातु प्लेटों, प्लास्टिक भागों और लकड़ी के वर्कपीस को एक्सट्रूज़न इंडेंटेशन, क्रैकिंग और विरूपण से प्रभावी ढंग से रोकती है।

2. दो तरफा गड़गड़ाहट मुक्त पॉलिशिंग प्रक्रिया सटीक वर्कपीस सतहों को खरोंच और घर्षण से बचाती है, बोल्ट हेड और वर्कपीस के बीच सीधे संपर्क के कारण धातु घर्षण क्षति की समस्या को हल करती है।

3. सख्त मानक आंतरिक और बाहरी व्यास सहिष्णुता सभी मीट्रिक मानक फास्टनरों के साथ सटीक मिलान सुनिश्चित करती है, विलक्षण असेंबली और ढीली फिटिंग से बचती है, असेंबली स्थिरता और फास्टनिंग एकरूपता में काफी सुधार करती है।

4. उत्कृष्ट सामग्री क्रूरता और संपीड़न प्रतिरोध, मानक लॉकिंग टॉर्क के तहत कोई झुकने या स्थायी विरूपण नहीं, दीर्घकालिक स्थिर सहायक बन्धन प्रभाव को बनाए रखना और असेंबली स्थायित्व में सुधार करना।

5. कई सामग्री और सतह उपचार विकल्प इनडोर असेंबली, बाहरी आर्द्र वातावरण और हल्के संक्षारक कामकाजी परिस्थितियों के अनुकूल होते हैं, जो व्यापक रूप से मशीनरी, इलेक्ट्रॉनिक्स, फर्नीचर, विद्युत उपकरणों और निर्माण इंजीनियरिंग क्षेत्रों में उपयोग किए जाते हैं।

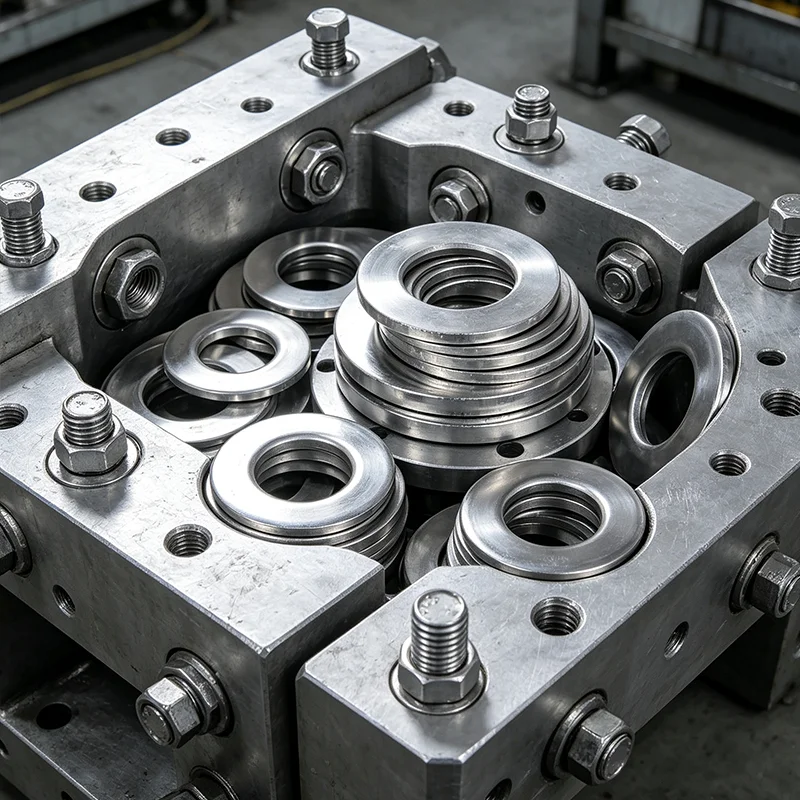

Stainless Steel Din 125 Flat Washer

ध्यान के लिए नोट्स

1. उत्पाद फ़ंक्शन स्थिति को अलग करें: DIN 125 लोचदार एंटी-लूज़िंग संरचना के बिना एक पूरी तरह से सपाट दबाव गैसकेट है। इसका उपयोग स्प्रिंग वॉशर या DIN 25201 एंटी-लूज़िंग वॉशर के विकल्प के रूप में नहीं किया जा सकता है। उच्च-आवृत्ति कंपन और भारी-भार प्रभाव स्थितियों में, इसे विशेष एंटी-लूज़िंग सहायक उपकरण के साथ संयोजन में उपयोग करने की आवश्यकता होती है।

2. विनिर्देश आयामों का कड़ाई से मिलान करें: अनुकूलता सुनिश्चित करने के लिए बोल्ट बाहरी व्यास के संबंधित फ्लैट वॉशर का चयन किया जाना चाहिए। यदि आंतरिक छेद बहुत बड़ा है, तो यह विलक्षण बल और अस्थिर आसंजन का कारण बनेगा। यदि आंतरिक छेद बहुत छोटा है, तो इसके परिणामस्वरूप असेंबली जाम हो जाएगी और कसकर दबाने में असमर्थता होगी, जिससे समग्र असेंबली सटीकता प्रभावित होगी।

3. हिंसक अधिक दबाव के उपयोग पर रोक लगाएं: हालांकि दबाव-असर प्रदर्शन उत्कृष्ट है, पतली प्लेट स्थितियों में गैसकेट के स्थानीय तनाव अधिभार को रोकने के लिए तात्कालिक ओवर-लिमिट हिंसक लॉकिंग से बचना आवश्यक है, जिससे विकृति और विरूपण होता है, और फ्लैट आसंजन प्रभाव प्रभावित होता है।

4. असेंबली की सतह को साफ रखें: इंस्टॉलेशन से पहले, गैस्केट और वर्कपीस की सतह पर मौजूद धूल, लोहे के बुरादे और अशुद्धियों को साफ किया जाना चाहिए ताकि विदेशी वस्तुओं को अंदर दबाने से रोका जा सके, जिससे बोर्ड की सतह झुक जाए और असमान बल वितरण हो, और बाद के उपकरण कंपन में छिपे ढीलेपन को रोका जा सके।

5. आवश्यकताओं के अनुसार सामग्री का चयन करें: इनडोर नियमित बन्धन के लिए, लागत को नियंत्रित करने के लिए कार्बन स्टील मॉडल का चयन किया जा सकता है; बाहरी, आर्द्र, अम्लीय, क्षारीय और उच्च परिशुद्धता उपकरण परिदृश्यों के लिए, जंग-रोधी और मौसम प्रतिरोध प्रदर्शन और सेवा जीवन को बढ़ाने के लिए स्टेनलेस स्टील मॉडल का उपयोग करने की सिफारिश की जाती है।

6. समतल करने के लिए बहुत अधिक गास्केट का ढेर न लगाएं: छेद की स्थिति में त्रुटि या अंतराल विचलन की भरपाई के लिए गास्केट की कई परतों पर भरोसा करने की अनुशंसा नहीं की जाती है। अत्यधिक स्टैकिंग संरचनात्मक स्थिरता को कम कर देगी और आसानी से ढीली स्थिति और बल विचलन का कारण बनेगी, जिससे उपकरण असेंबली सटीकता प्रभावित होगी।
