स्टेनलेस स्टील DIN 472 आंतरिक सर्क्लिप / होल रिटेनिंग रिंग

वानलुओ की चीन की उच्च गुणवत्ता वाली स्टेनलेस स्टील डीआईएन 472 इंटरनल सर्क्लिप / होल रिटेनिंग रिंग जर्मन डीआईएन औद्योगिक मानकों के अनुसार सख्ती से निर्मित की जाती है, जो होल पोजिशनिंग के लिए पेशेवर इलास्टिक रिटेनिंग फास्टनरों के रूप में काम करती है।

जांच भेजें

Product Description

बाहरी शाफ्ट क्लैंपिंग के लिए डीआईएन 471 शाफ्ट बाहरी सर्किलों से अलग, वानलुओ फैक्ट्री द्वारा स्टेनलेस स्टील डीआईएन 472 आंतरिक सर्किल / होल रिटेनिंग रिंग में एक आवक खोलने वाली लोचदार संरचना होती है, जो विशेष रूप से आंतरिक छेद खांचे को क्लैंपिंग और सीमित करने के लिए डिज़ाइन की गई है। विश्वसनीय लोचदार विस्तार और क्लैंपिंग प्रदर्शन के साथ, यह पिन, बीयरिंग, आंतरिक शाफ्ट और अंतर्निर्मित घटकों को ठीक करने के लिए सटीक छेद वाले खांचे के अंदर एम्बेडेड होता है, जो ऑपरेटिंग कंपन और लोड प्रभाव के तहत आंतरिक भागों को गिरने और अक्षीय विस्थापन से प्रभावी ढंग से रोकता है। कॉम्पैक्ट संरचना, उच्च क्लैंपिंग परिशुद्धता और आसान असेंबली की विशेषता, यह अंतर्निहित मैकेनिकल असेंबली और सटीक छेद स्थिति सीमा के लिए एक मुख्य मानक फास्टनर है।

उत्पाद निर्माण डिज़ाइन एवं औद्योगिक निर्माण प्रक्रिया

डीआईएन 472 आंतरिक छेद सर्किट उच्च शुद्धता वाले स्प्रिंग स्टील और प्रीमियम स्टेनलेस स्टील सामग्री को अपनाते हैं, जो एकीकृत सटीक मुद्रांकन, समग्र शमन और टेम्परिंग गर्मी उपचार और ठीक किनारे ट्रिमिंग द्वारा संसाधित होते हैं। अद्वितीय आंतरिक उद्घाटन संरचना और सममित माउंटिंग छेद तेजी से विस्तार स्थापना और डिससेम्बली के लिए पेशेवर सर्क्लिप प्लायर्स से पूरी तरह मेल खाते हैं। बाहरी सर्कल रेडियन और क्लैम्पिंग व्यास को मानक आंतरिक छेद खांचे के साथ पूर्ण संपर्क और टाइट फिट प्राप्त करने के लिए सटीक रूप से कैलिब्रेट किया जाता है, जिससे ढीली क्लैम्पिंग, ऑफसेट या गिरने से बचा जा सकता है। समग्र रिंग बॉडी की मोटाई उत्कृष्ट लोचदार क्रूरता और थकान प्रतिरोध के साथ एक समान है, बार-बार विस्तार और स्थायी विरूपण या लोचदार विफलता के बिना दीर्घकालिक चक्रीय संचालन के बाद स्थिर क्लैंपिंग प्रदर्शन बनाए रखती है। गड़गड़ाहट रहित चिकनी सतह उच्च परिशुद्धता यांत्रिक असेंबली मानकों को पूरा करते हुए, प्रभावी ढंग से छेद वाली दीवार के आंतरिक व्यास और सटीक फिट भागों को खरोंच और घर्षण से बचाती है।

उत्पाद पैरामीटर

पैरामीटर आइटम	विस्तृत विशिष्टता
प्रोडक्ट का नाम	DIN 472 आंतरिक सर्क्लिप, होल रिटेनिंग रिंग, आंतरिक स्नैप रिंग
कार्यकारी मानक	डीआईएन 472, आईएसओ मानक, जीबी मानक, कस्टम गैर-मानक आकार
उपलब्ध सामग्री	304, 316एल स्टेनलेस स्टील, उच्च गुणवत्ता वाले स्प्रिंग स्टील, जिंक-प्लेटेड कार्बन स्टील
आकार सीमा	छेद का व्यास φ8mm-φ100mm पूर्ण मानक आकार, कस्टम विशेष एपर्चर और मोटाई
संरचना प्रकार	आंतरिक आवक उद्घाटन लोचदार रिंग, डबल माउंटिंग छेद, आंतरिक छेद नाली क्लैंपिंग प्रकार
प्रसंस्करण प्रौद्योगिकी	परिशुद्धता मुद्रांकन, गर्मी उपचार सख्त करना, किनारे डिबुरिंग, लोचदार अंशांकन
लागू वस्तु	यांत्रिक आंतरिक छेद, असर छेद, सिलेंडर छेद और परिशुद्धता निर्मित नाली स्थिति
सतह का उपचार	अचार बनाना और पारित करना / जिंक-प्लेटेड / ब्लैक ऑक्साइड, जंग रोधी और संक्षारण रोधी
यांत्रिक विशेषताएं	स्थिर लोचदार क्लैम्पिंग बल, विरोधी थकान, विरोधी ढीलापन, टिकाऊ सीमा प्रदर्शन
पैकेजिंग विधि	नमी रोधी आंतरिक बैग + निर्यात कार्टन, थोक ऑर्डर के लिए फूस की पैकिंग
आपूर्ति सेवा	स्पॉट थोक आपूर्ति, गैर-मानक अनुकूलन, मिश्रित फास्टनर वन-स्टॉप खरीद

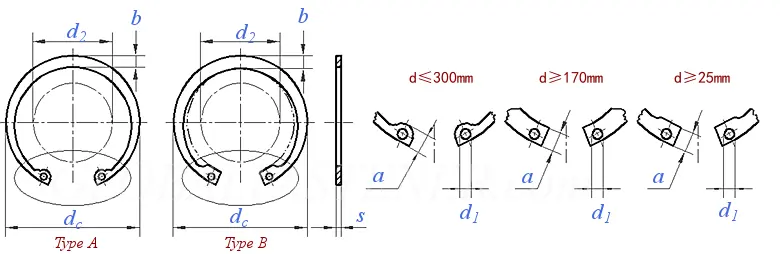

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

नॉमिनल डायामीटर d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	अधिकतम	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	मिन	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	नाम मात्र का आकार	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	अधिकतम	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	मिन	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	अधिकतम	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	मिन	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
प्रति 1000यूनिट ≈ किग्रा		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

नॉमिनल डायामीटर d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	अधिकतम	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	मिन	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	नाम मात्र का आकार	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	अधिकतम	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	मिन	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	अधिकतम	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	मिन	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
प्रति 1000यूनिट ≈ किग्रा		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

नॉमिनल डायामीटर d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	अधिकतम	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	मिन	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	नाम मात्र का आकार	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	अधिकतम	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	मिन	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	अधिकतम	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	मिन	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
प्रति 1000यूनिट ≈ किग्रा		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

नॉमिनल डायामीटर d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	अधिकतम	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	मिन	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	नाम मात्र का आकार	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	अधिकतम	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	मिन	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	अधिकतम	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	मिन	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
प्रति 1000यूनिट ≈ किग्रा		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

उत्पाद श्रेष्ठता हाइलाइट्स और क्रॉस-इंडस्ट्री अनुप्रयोग परिदृश्य

1. पेशेवर आंतरिक छेद क्लैंपिंग संरचना पूरी तरह से मानक छेद नाली आकार से मेल खाती है, एक समान परिधीय लोचदार क्लैंपिंग बल प्रदान करती है, आंतरिक घटक अलगाव को रोकने के लिए अंतर्निहित बीयरिंग, शाफ्ट और पिन भागों के अक्षीय आंदोलन को प्रभावी ढंग से सीमित करती है।

2. सख्त इंटीग्रल हीट ट्रीटमेंट प्रक्रिया लोचदार स्थिरता और यांत्रिक कठोरता को बढ़ाती है, जिससे दीर्घकालिक कंपन और बार-बार असेंबली के बाद कोई लोचदार थकान, विश्राम या फ्रैक्चर सुनिश्चित नहीं होता है, जिससे दीर्घकालिक सटीक सीमा सटीकता बनी रहती है।

3. सममित डबल-होल डिज़ाइन विशेष सर्क्लिप प्लायर्स के साथ तेजी से विस्तार स्थापना और डिस्सेम्बली का समर्थन करता है, जो उत्पादन असेंबली दक्षता और बाद में उपकरण रखरखाव सुविधा में काफी सुधार करता है, जो बड़े पैमाने पर औद्योगिक बैच उत्पादन के लिए उपयुक्त है।

4. अल्ट्रा-स्मूथ बर्र-फ्री फिनिश आंतरिक छेद की दीवार और सटीक मिलान भागों को घर्षण और खरोंच से बचाता है, असेंबली क्षति और उपकरण घबराहट से बचाता है, सटीक यांत्रिक संरचनाओं के स्थिर संचालन को सुनिश्चित करता है।

5. विविध सामग्री और सतह उपचार समाधान कई कामकाजी परिदृश्यों के अनुकूल होते हैं, जिनका व्यापक रूप से हाइड्रोलिक वायवीय घटकों, ऑटोमोटिव सटीक भागों, घरेलू उपकरणों, स्वचालन उपकरण और मैकेनिकल इंजीनियरिंग छेद स्थिति सीमा संरचनाओं में उपयोग किया जाता है।

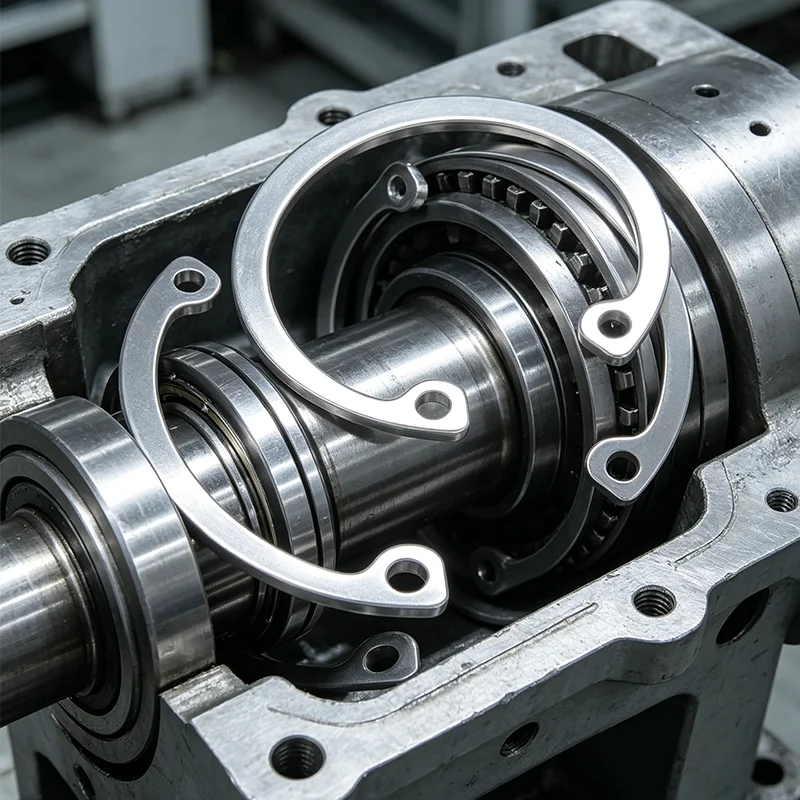

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

अक्सर पूछे जाने वाले प्रश्न

Q1: DIN 472 सर्क्लिप का मुख्य उद्देश्य क्या है?

ए1: डीआईएन 472 एक आंतरिक छेद सर्किलिप है, जो पहले से खुले छेद के अंदर स्थापित होता है और छेद वाले खांचे में एम्बेडेड होता है। इसका उपयोग अक्षीय रूप से गिरने और आंतरिक घटकों के विस्थापन को रोकने के लिए अंतर्निहित बीयरिंग, शाफ्ट और बेलनाकार भागों को ठीक करने और सीमित करने के लिए किया जाता है।

Q2: DIN 472 और DIN 471 के बीच मुख्य अंतर?

ए2: डीआईएन 471 बाहरी उद्घाटन के साथ शाफ्ट बाहरी क्लैंपिंग के लिए बाहरी सर्कलिप है; डीआईएन 472 अंदर की ओर खुलने के साथ छेद की आंतरिक क्लैम्पिंग के लिए आंतरिक सर्क्लिप है। दोनों में विपरीत संरचनात्मक तनाव दिशाएँ हैं और पूरी तरह से गैर-विनिमेय हैं, जो शाफ्ट और छेद सीमा फास्टनरों का एक पूरा सेट बनाते हैं।

Q3: क्या स्थापना के दौरान DIN 472 सर्क्लिप को ख़राब करना आसान है?

A3: नहीं। हमारे उत्पाद मजबूत कठोरता और कठोरता के साथ पेशेवर स्प्रिंग स्टील टफनिंग उपचार को अपनाते हैं। मानक उपकरण विस्तार स्थापना से स्थायी विरूपण नहीं होगा, और टाइट क्लैंपिंग के लिए सर्क्लिप जल्दी से मानक आकार में वापस आ सकता है।

Q4: DIN 472 के लिए कौन से परिदृश्य उपयुक्त हैं?

A4: यह सभी अंतर्निर्मित छेद सीमा परिदृश्यों पर व्यापक रूप से लागू होता है, जैसे हाइड्रोलिक वाल्व छेद, मोटर असर छेद, उपकरण असेंबली छेद, सिलेंडर पार्ट्स, सटीक उपकरण छेद और स्वचालित यांत्रिक आंतरिक गुहा फिक्सिंग संरचनाएं।

Q5: क्या अनुकूलित गैर-मानक होल सर्क्लिप्स प्रदान किए जा सकते हैं?

ए5: हाँ. हम विशेष यांत्रिक छेद पदों की वैयक्तिकृत सीमा आवश्यकताओं को पूरा करने के लिए विशेष आंतरिक और बाहरी व्यास, मोटाई, नाली मिलान आकार और उच्च जंग-रोधी सतह उपचार को अनुकूलित करने का समर्थन करते हैं।
